絲桿升降機

SWL/QWL絲桿升降機

SWL/QWL絲桿升降機的效率和承載能力，特采用具有國內_水平的圓弧齒圓柱蝸桿，制定了特殊的_的工藝來提高升降機的綜合性能，以滿足廣大客戶的要求。SWL/QWL絲桿升降機可_定制，歡迎選購！
產地：山東省>德州市
供應商：德州耐力減速機有限公司

電話：0534-2302922 傳真：0534-2301557

SWL/QWL絲桿升降機詳細介紹

SWL/QWL絲桿升降機是基礎起重部件，采用螺旋式提升或推進，工作中噪音小、傳動平穩和_，靜止狀態或受到撞擊時可自鎖，_了運送貨物的平穩和安全。SWL/QWL絲桿升降機自身的體積下，質量輕，使用壽命長。同時可以按照_的步驟使用調節提升或推進的高度或距。SWL/QWL絲桿升降機在使用的過程中，具有噪音小、傳動平穩、使用靈活等優點；而且為_(kāi)使用過程中的安全，升降機設置了自動鎖定的功能，當設備運行出現問題時，升降機能夠自鎖，停止運動，在_程度上_了生產環境和生產人員的安全。

SWL/QWL絲桿升降機說明 ：
1、當SWL絲桿升降機壓力負荷減小時，提升高度也可隨之增大；
2、提升不同的負荷時，所允許的扭矩、功率、轉速也不同，且不同工作持續率的_功率也不同；
3、1型結構采用油脂潤滑，隨溫度的升高應及時補充潤滑劑；
4、工作期間應及時更換潤滑劑；

SWL/QWL絲桿升降機升降速度的計算：
通常SWL/QWL絲桿升降機基本上有快慢兩種速度，這是蝸輪蝸桿傳動比決定的。
以SWL2.5為例 快速用P表示，速比為 6：1；慢速用M表示，速比24：1 同時絲桿的螺紋尺寸（包括螺距）是固定的。而計算升降速度的重要參數_是螺距。 SWL2.5的螺距為6mm，那么我們以4P普通電機來計算（4_輸出轉速:1450r/min）， 那么升降機 快速時升降速度：1450（輸入轉速）÷6（速比）×6mm（螺距）= 1450 mm/min 慢速時升降速度：1450（輸入轉速）÷24（速比）×6mm（螺距）= 362 mm/min 再進一步 假定你的升降機行程為500mm.那么走_程所需要時間為： 快速時升降速度：500mm÷（1450 mm÷60s）=20.7s（秒） 慢速時升降速度：500mm÷（362 mm÷60s）=83s（秒）



SWL絲桿升降機參數

型號 SWL2.5 SWL5 SWL 10/15 SWL20 SWL25 SWL35 SWL50 SWL100 SWL120
絲桿升降機_起升力,KN 25 50 100/150 200 250 350 500 1000 1200
絲桿升降機_拉力,KN 25 50 99 166 250 350 500 1000 1200
絲桿升降機絲杠螺紋尺寸 Tr30×6 Tr40×7 Tr58×12 Tr65×12 Tr90×16 Tr100×18 Tr120×20 Tr160×23 Tr180×25
蝸輪蝸桿傳動比（P） 通6:1 6:1 72/3:1 8:1 102/3:1 102/3:1 11:1 12:1 12:1
蝸桿每轉行程,mm 1.0 1.17 1.56 1.5 1.5 1.5 1.818 1.916 2.083
蝸輪蝸桿傳動比（M） 24:1 24:1 24:1 24:1 32:1 32:1 32:1 36:1 36:1
蝸桿每轉行程,mm 0.250 0.292 0.5 0.5 0.5 0.5 0.625 0.638 0.694
蝸桿傳動比（P） 6:1 6:1 72/3:1 8:1 102/3:1 102/3:1 11:1 12:1 12:1
絲桿升降機滿負荷蝸桿扭距N•m 18.6 39.5 119/179 240 366 600 970 2323 3316
蝸輪蝸桿傳動比（M） 24:1 24:1 24:1 24:1 32:1 32:1 32:1 36:1 36:1
滿負荷蝸桿扭距N•m 8.86 19.8 60/90 122 217 340 425 997 1658
絲桿升降機絲桿_軸伸長度 1500 2000 2500 3000 3500 4000 5500 6500 7000
絲桿升降機_許用功率/kW 0.55 1.1 2.6 3.7 4.8 6.0 7.5 15 17.5
普通比（P）總效率％ 23 21 23 21 19 18 15 13 12
慢速比（M）總效率% 14 12 15 13 11 11 11 10 8
潤滑油量，kg 0.1 0.25 0.5 0.75 1.1 1.9 2 2.5 2.5
不加行程的重量，kg 7.3 16.2 25 36 70.5 87 420 1010 1350
絲桿每100mm的 重量 0.45 0.82 1.67 2.15 4.15 5.20 7.45 13.6 17.3
絲桿升降機潤滑劑 合成鈣鈉基潤滑脂ZGN-1或ZGN-2（溫度范圍－20℃－100℃）

型號 SWL 2.5 SWL 5 SWL 10
SWL 15 		SWL 20 SWL 25 SWL35 SWL50 SWL100
S1 行程+20 行程+20 行程+20 行程+20 行程+20 行程+20 行程+20 行程+20
S2 行程+110 行程+110 行程+150 行程+190 行程+205 行程+250 行程+285 行程+350
S3 150.5 193 230 262 317 350 416 550
A 165 212 235 295 350 430 475 526
B 120 155 200 215 260 280 500 622
M 135 168 190 240 280 360 385 412
N 90 114 155 160 190 210 406 508
H 97 130 150 176 217 240 280 360
h 45 61.5 70 87 102 115 121 155
h1 12 18 16 20 25 30 32 38
d（k6） 16 20 25 28 32 38 38 45
d1 14 17 21 28 35 35 45 48
鍵GB11096 5×5×32 6×6×45 8×7×45 8×7×45 10×8×50 10×8×70 10×8×90 14×9×100
L — — 42 42 58 80 105 100
L1 110.5 132 172 213.5 221 265 310 380
L2 190 228 280 322 355 430 558 610
D 48 65 80 100 130 150 170 240
D1 98 122 150 185 205 260 300 420
D2 70 90 100 120 150 180 220 310
D3 45 60 76 83 114 121 145 180
D4 98 110 130 170 200 210 260 370
D5 60 70 95 108 133 139 170 215
A1 45.2 56.2 66.8 72.5 97 120 135 190
A2 50 58 63.5 95 95 135 80 146
A3 65 80 86 122.5 130 170 125 203
b1 20 25 17 35 30 35 45 60
b2 20 18 18 31 40 40 50 65
F 8.5 12 6.5 6 8 10 16 40

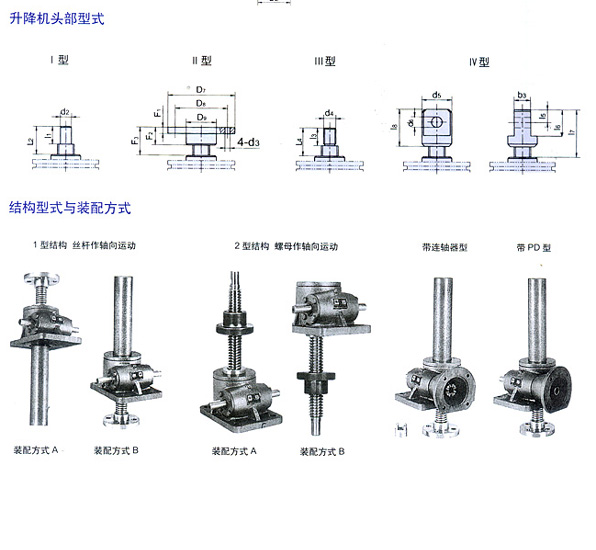

絲杠頭部型式 Ⅰ d2 20 25 40 50 70 80 95 130
I1 30 40 50 60 63 80 90 120
I2 45 51 73.5 80 92 100 120 150
Ⅱ D7 98 122 150 185 205 260 300 370
D8 75 85 105 140 155 200 225 280
D9 40 50 65 90 100 130 150 200
d3 14 17 21 26 27 33 39 48
F1 12 18 20 20 25 30 35 75
F2 30 40 50 60 63 80 90 120
F3 45 51 73.5 80 92 100 120 150
Ⅲ d4 M22×1.5-6g M30×2-6g M42×2-6g M48×2-6g M70×3-6g M80×3-6g M95×3-6g M130×4-6g
I3 30 39 50 60 63 80 90 120
I4 45 51 73.5 80 92 100 120 150
Ⅳ d5 50 65 90 110 130 150 180 220
d6 25 35 50 60 70 80 80 90
b3 30 42 60 75 90 105 120 160
I5 25 37.5 50 60 70 80 80 90
I6 50 75 100 120 140 160 160 180
I7 85 117 153.5 170 204 240 270 330
I8 70 105 130 150 175 220 240 300

型號 SWL2.5 SWL5 SWL10
SWL15 		SWL 20 SWL 25 SWL 35 SWL50 SWL100
S 行程+85 行程+100 行程+125 行程+150 行程+170 行程+205 行程+250 行程+320
S1 行程+215 行程+270 行程+335 行程+404 行程+476 行程+535 行程+603 行程+815
S2 行程+238.5 行程+300 行程+359 行程+430 行程+513 行程+580 行程+685 行程+880
A 165 212 235 295 350 430 475 526
B 120 155 200 215 260 280 500 622
M 135 168 190 240 280 360 385 412
N 90 114 155 160 190 210 406 508
H 100 131 160 194 226 250 290 375
H1 97 131 150 181 211 250 280 360
h 45 61.5 70 87 102 115 121 155
h1 12 14 16 20 25 30 32 38
d（k6） 16 20 25 28 32 38 38 45
d1 14 17 21 28 35 35 45 48
鍵GB1096 5×5×32 6×6×32 8×7×45 8×7×45 10×8×50 10×8×70 10×8×90 14×9×100
L — — 42 42 58 80 105 100
L1 110.5 132 172 213.5 221 265 310 380
L2 190 228 280 322 355 430 558 610
D 98 122 150 185 205 260 300 420
D1 68 83 110 140 160 180 200 260
A1 45.2 56.2 66.8 72.5 97 120 135 190
A2 50 58 63.5 95 95 135 80 146
A3 65 80 86 122.5 130 170 125 203
F 26.5 30 34 39 52 45 65 80
安全裕度X 20 20 25 25 25 30 40 50
Y 3 3 1 3 3 4 5 6
活動螺母 D2 80 87 110 120 155 190 220 300
D3（K6） 50 70 90 90 130 150 180 240
F1 45 60 75 100 120 145 170 220
F2 15 18 25 30 35 35 50 70
絲杠頭部型式 Ⅰ d2（k6） 20 25 40 50 70 80 95 130
I1 30 40 50 60 80 80 90 120
Ⅱ d4 M22×1.5-6g M30×2-6g M42×2-6g M48×2-6g M70×3-6g M80×3-6g M95×3-6g M130×4-6g
I3   39 50 60 63 80 90 120
