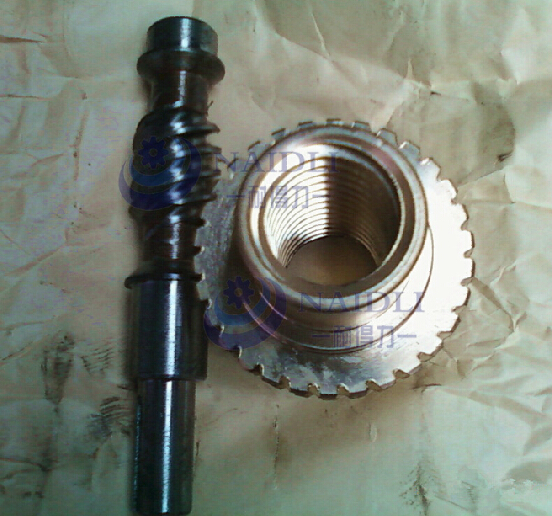

一、絲桿升降機蝸桿材質和工業的要求
1、對于升降速度快負荷較大的絲桿升降機，蝸桿常用低碳合金鋼（如20Cr、20CrMnTi）經滲碳后，表面淬火使硬度達56 ～62HRC，再經磨削齒面粗糙度1.6～0.8。2、對于在中速中載的工況下使用的絲桿升降機，蝸桿常用45鋼、40Cr、35SiMn等，表面經高頻淬火使硬度達45～55HRC，再磨削齒面粗糙度1.6～0.8。3、對于升降速度低負載小的絲桿升降機工況下蝸桿可采用45、40等碳鋼調質處理（硬度為210～230HBS）。
二、絲桿升降機蝸輪材質的選擇
1、絲桿升降機的蝸輪在滑動速度較高（12～25m/s）的重要傳動中蝸輪材料通常采用散熱口、抗膠合能力強的鑄錫青銅ZQSn10-1和ZQSn6-6-3。
2、對于升降速度不是太快的絲桿升降機蝸輪可以選用鑄鋁鐵青銅ZQAl9-4和ZQAl10-3-1.5來降低成本，此類蝸輪抗膠合能力較差,不宜用于滑動速度大于6m/s的場合。
如果您想對絲桿升降機的蝸輪蝸桿材質知識進一步了解，請致電本公司營銷中心，營銷中心電話：0534-2302922，我們將竭誠為您服務。
